氨氣截止閥

產品概述

產品特點

◆執行標準

產品規范	設計制造	結構長度	連接法蘭	壓力溫度	試驗
產品規范	GB/T12235	GB/T12221	JB/T79.2	JB/T74	JB/T9092

◆性能規范

公稱壓力		1.6	2.5	4.0
試驗壓力	殼體試驗	2.4	3.75	6.0
試驗壓力	密封試驗	1.76	2.75	4.4 I
適用介質	液、氣、氨、氮、氫
適用溫度	-10℃-150℃

產品材料表

◆主要零件材料

產品類型	零件名稱
	閣體、閥蓋	閥桿	填料	密封面	墊片	緊固件
J41B-16/25C	鑄鋼	碳鋼	聚四氟乙烯	巴氏合金	石棉橡膠板	優質碳鋼
J41B-16/25Q	球墨鑄鐵
J41B-16/25K	可鍛鑄鐵

產品參數

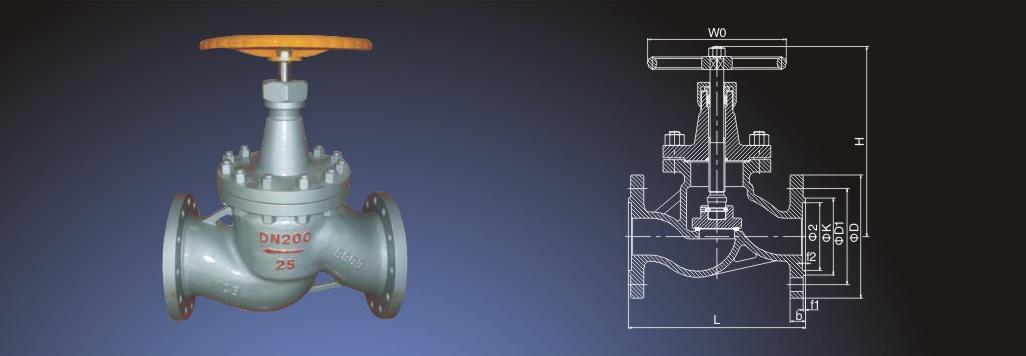

◆主要外形連接尺寸

DN(mm)	L	D	D1	K	D2	b	f1	f2	Z-d	H	Wo
J41B-16C、J41B-16Q、J41B-16K
10	130	90	60	40	35	14	2	4	4-14	196	120
15	130	95	65	45	40	14	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	140
25	160	115	85	65	58	16	2	4	4-14	204	160
32	180	135	100	78	66	18	2	4	4-18	208	160
40	200	145	110	85	76	18	3	4	4-18	248	200
50	230	160	125	100	88	20	3	4	4-18	248	200
65	290	180	145	125	110	22	3	4	4-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	215	180	155	150	24	3	4.5	8-18	371	280
125	400	245	210	185	176	26	3	4.5	8-18	400	320
150	480	280	240	210	204	26	3	4.5	8-23	432	320
200	600	335	295	265	260	30	3	4.5	12-23	654	400
250	650	405	335	320	313	32	3	4.5	12-25	745	500
300	700	460	410	375	364	34	3	4.5	12-25	852	600

◆主要外形連接尺寸

DN(mm)	L	D	D1	K	D2	b	f1	f2	Z-d	H	Wo
J41B-25C、J41B-25Q、J41B-25K
10	130	90	60	40	35	16	2	4	4-14	196	120
15	130	95	65	45	40	16	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	120
25	160	115	85	65	58	18	2	d	4-14	201	120
32	180	135	100	78	66	18	2	4	4-18	208	120
40	200	145	110	85	76	20	2	d	4-18	248	160
50	230	160	125	100	88	20	3	4	4-18	248	160
65	290	180	145	125	110	22	3	4	8-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	230	190	160	150	24	3	4.5	8-23	371	280
125	400	270	220	188	176	30	3	4.5	8-25	400	320
150	480	300	250	218	204	30	3	4.5	8-25	432	320
200	600	360	310	278	260	34	3	4.5	12-30	654	400
250	650	425	370	332	313	42	3	4.5	12-34	745	500
300	750	485	430	390	364	46	3	4.5	12-34	852	600

◆主要外形連接尺寸

DN(mm)	L	D	D1	K	D2	b	f1	f2	Z-d	H	Wo
J41B-40C. J41B-40Q. J41B-40K
15	130	95	65	45	40	16	2	4	4-14	165	110
20	150	105	75	55	51	16	2	4	4-14	170	120
25	160	115	85	65	58	16	2	4	4-14	195	120
32	180	135	100	78	66	18	2	4	4-18	200	140
40	200	145	110	85	76	18	3	4	4-18	247	160
50	230	160	125	100	88	20	3	4	4-18	265	180
65	290	180	145	120	110	22	3	4	8-18	310	220
80	310	195	160	135	121	22	3	4	8-18	340	240
100	350	230	190	160	150	24	3	4.5	8-23	380	280
125	400	270	220	188	176	26	3	4.5	8-25	430	320
150	480	300	250	218	204	28	3	4.5	8-25	505	360
